SIGil’PCRS

Le SIEDS met à disposition des communes un fond de plan de précision centimétrique sur l'ensemble du territoire des Deux-Sèvres.

Le cadre réglementaire

À compter de 2026, le PCRS devient le fond de plan à utiliser pour superposer la cartographie des réseaux et répondre aux Déclarations d’Intentions de Commencement de Travaux (DICT).

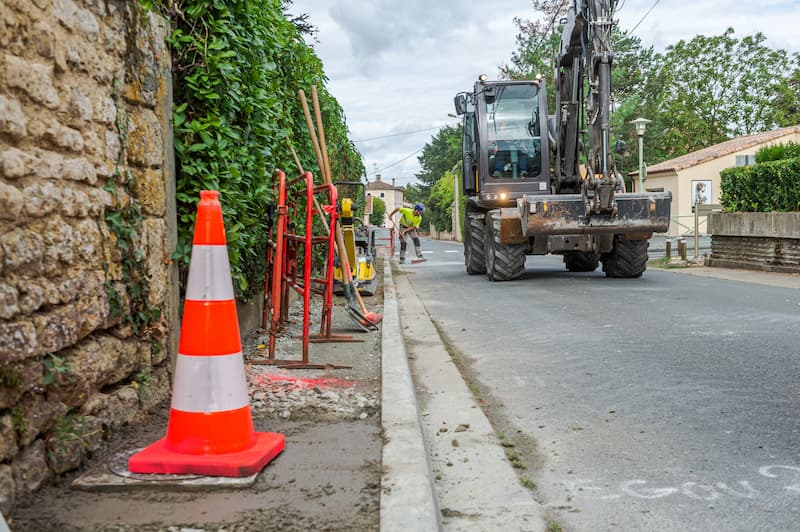

Chaque année en France lors de travaux, plusieurs milliers de réseaux sont endommagés, générant ainsi des perturbations sur les réseaux et des accidents graves.

Parmi les causes : des fonds de plans d’origines multiples, des géoréférences de précision inégale, et une cartographie du territoire hétérogène.



 La réglementation « anti-endommagement des réseaux et canalisations » ou « Déclarations d’Intention de Commencement de Travaux » (DT-DICT) est entrée en application afin de remédier à cette problématique.

ENFOUISSEMENT FRESSINES-011
Plan_reseaux

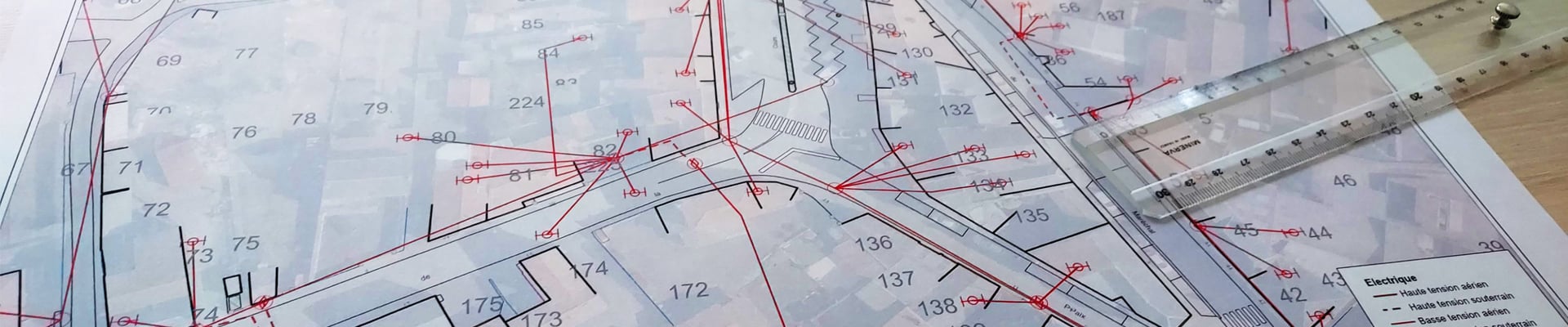

Ainsi, pour répondre aux déclarations réglementaires de travaux et en termes de sécurité, les gestionnaires de réseaux ont l’obligation d'utiliser des plans des réseaux géoréférencés de précision centimétrique en cas de travaux à proximité de réseaux enterrés.



D’autre part, afin de superposer ces réseaux, cette réglementation impose également la mise en place d’un fond de plan de précision centimétrique appelé Plan de Corps de Rue Simplifié (PCRS) à l’échelle nationale.

Une réforme qui s’inscrit dans une démarche de mutualisation du fond de plan entre les collectivités et les gestionnaires de réseaux.

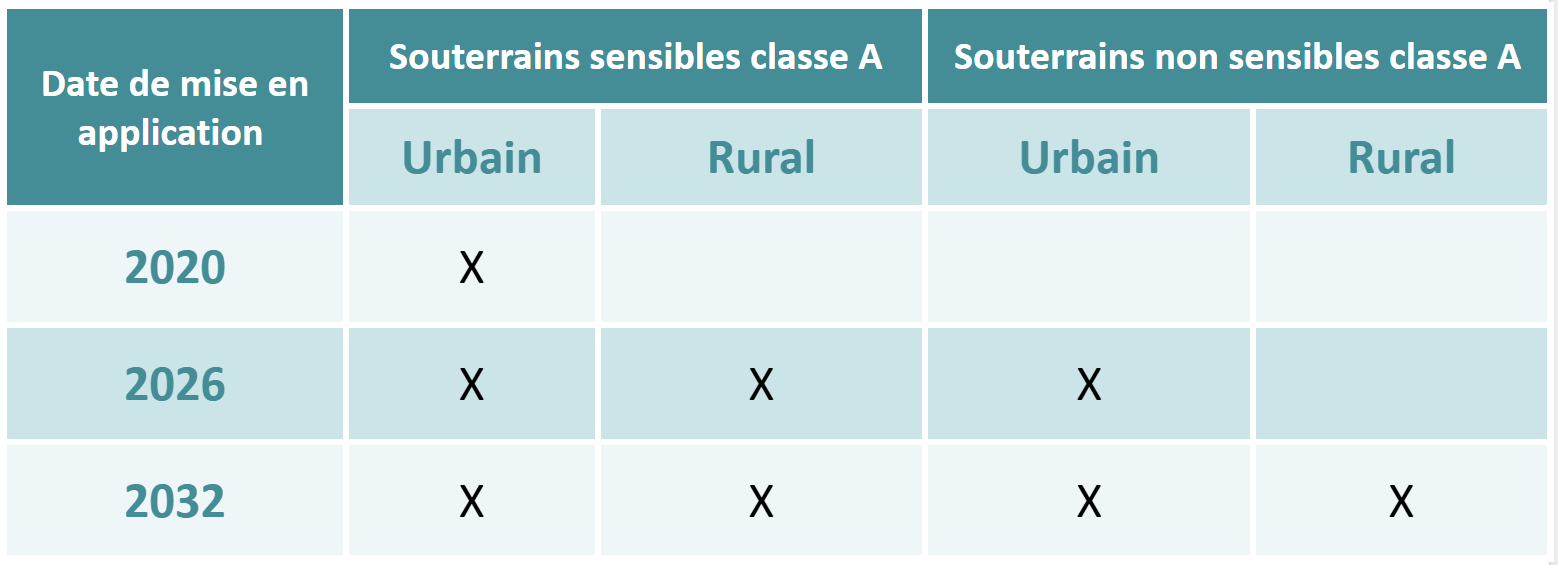

Les échéances pour le relevé des réseaux souterrains

PCRS_Echeances
  • Réseaux sensibles : électricité, gaz, éclairage public, réseau de chaleur, ...
  • Réseaux non sensibles : eau, assainissement, télécom, ...

En 2026, obligation d’utiliser le fond de plan PCRS pour répondre au DT/DICT

Ce fond de plan permettra ainsi aux gestionnaires de réseaux de superposer leur propre cartographie des réseaux afin de répondre au DT/DICT.

→ Pour aller plus loin :  https://docs.pcrs.beta.gouv.fr/contexte/reglementation

Qu’est-ce que le Plan de Corps de Rue Simplifié (PCRS) ?



Le PCRS (Plan de Corps de Rue Simplifié) correspond à une représentation topographique du territoire en deux dimensions. Il s’agit d’un fond de plan unique et partagé, constitué de données structurées et normalisées. Il ne prend pas en compte tous les éléments du territoire : il se focalise uniquement sur l’espace public, excluant ainsi les propriétés privées.



 Ainsi, le PCRS fait office de véritable référence notamment pour la création de projets d’aménagement sur le territoire ou la réalisation de travaux à proximité des réseaux.

PCRS Mixte

Les avantages d'un Plan de Corps de Rue Simplifié (PCRS) ?

Améliorer la précision du repérage des réseaux, et ainsi prévenir les risques d’accidents

Partager un fond de plan unique, fiable et normalisé,

Mutualiser les coûts de collecte des informations pour chacun des acteurs,

Aquisition d'un PCRS sur le département des Deux-Sèvres

À la suite de la loi anti-endommagement des réseaux, le SIEDS, en tant que 1er gestionnaire de réseau sur le territoire des Deux-Sèvres, a été pionnier dans le déploiement du PCRS. Dans ce cadre, leGroupe SIEDSs'est fixé les objectifs suivants

Être le référent des communes en terme d’information géographique.

Mutualiser les coûts et moyens techniques autour d’un partage financier.

Être le coordonnateur de l’information géographique.

Un PCRS mixte en Deux-Sèvres

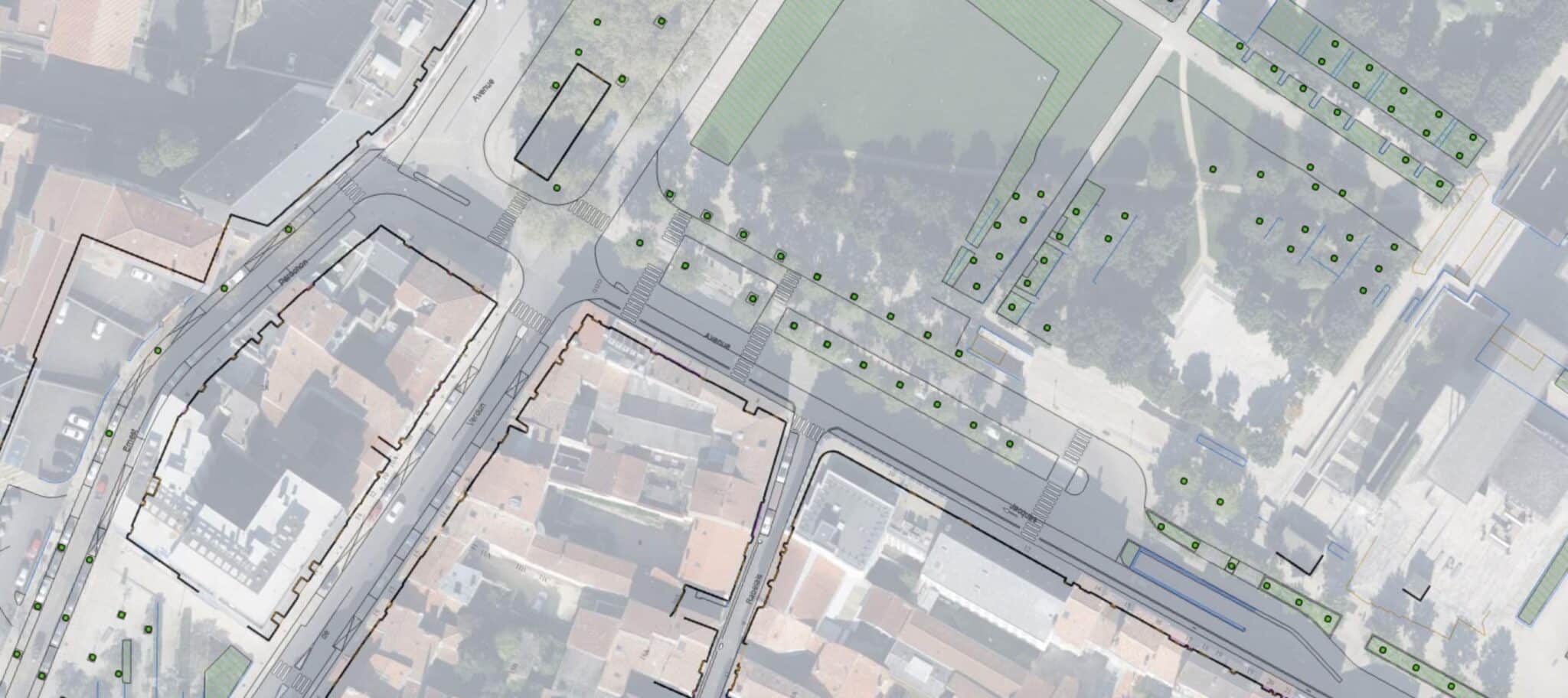

Afin de s’adapter au mieux au territoire des Deux-Sèvres, le SIEDS a choisi de réaliser un PCRS Mixte, c’est à dire un PCRS constitué de données image et vectorielle.

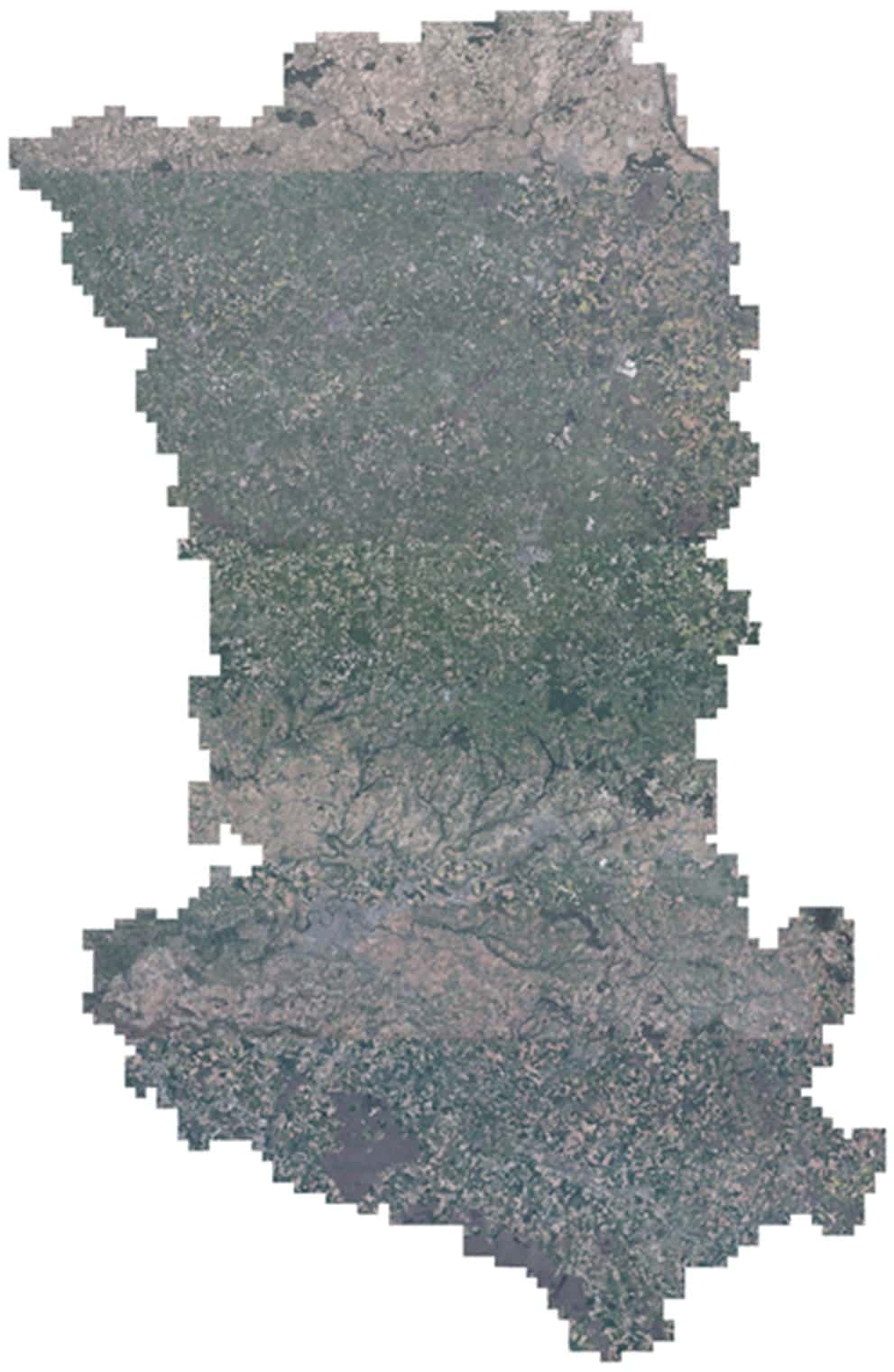

Etendue PCRS Image

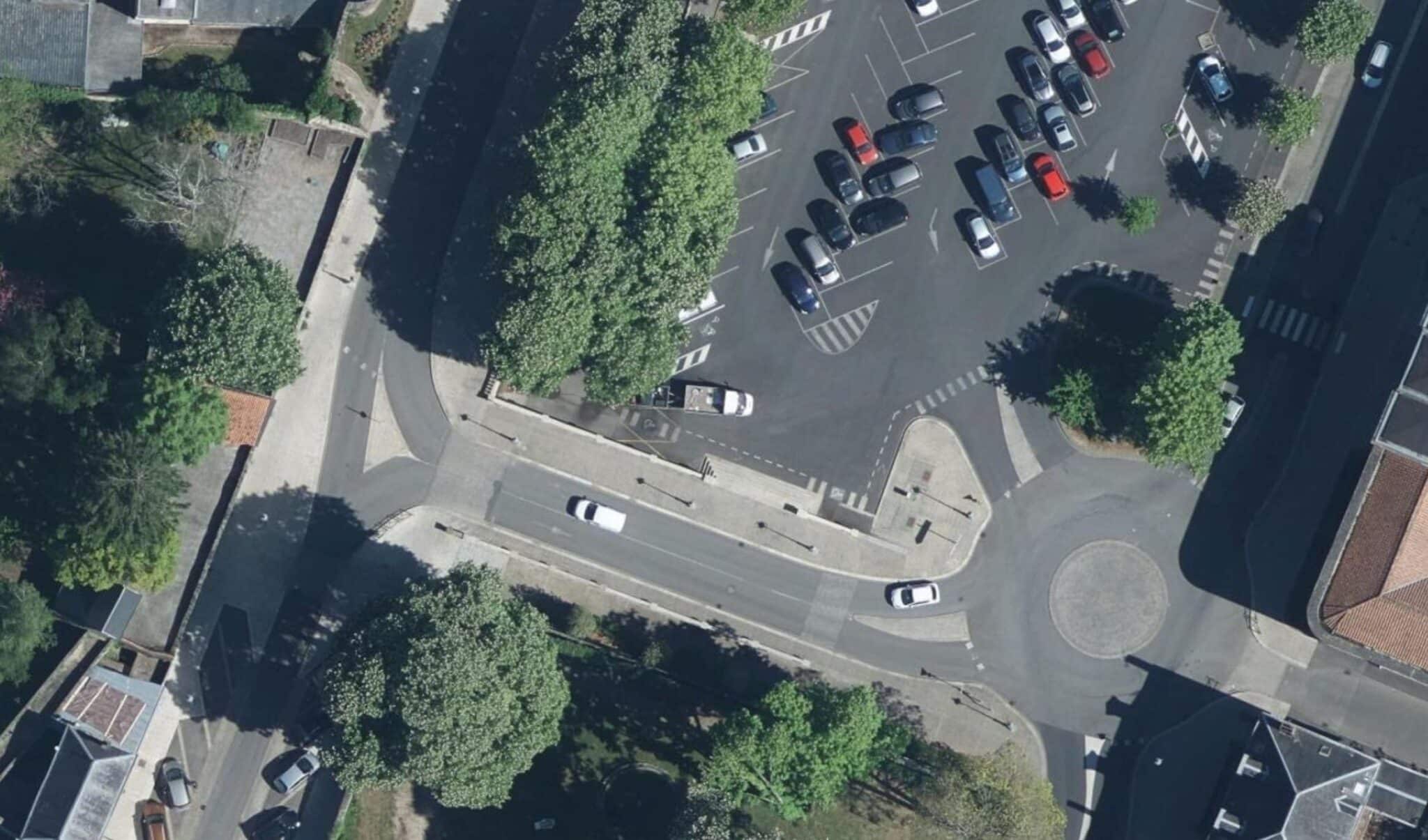

Le PCRS Image :



L’ensemble des communes du département bénéficient d'une photo aérienne d'une résolution de 5 cm disponible sur la totalité de leur territoire.

Il s’agit d’une orthophotographie de précision centimétrique, issue de photographies aériennes traitées pour éliminer les déformations dues aux reliefs et à la perspective. On obtient à l’issue du traitement une image géoréférencée qui peut notamment servir de fond de plan pour prendre des mesures ou superposer d’autres couches d’information telles que les réseaux.

PCRS Image 1

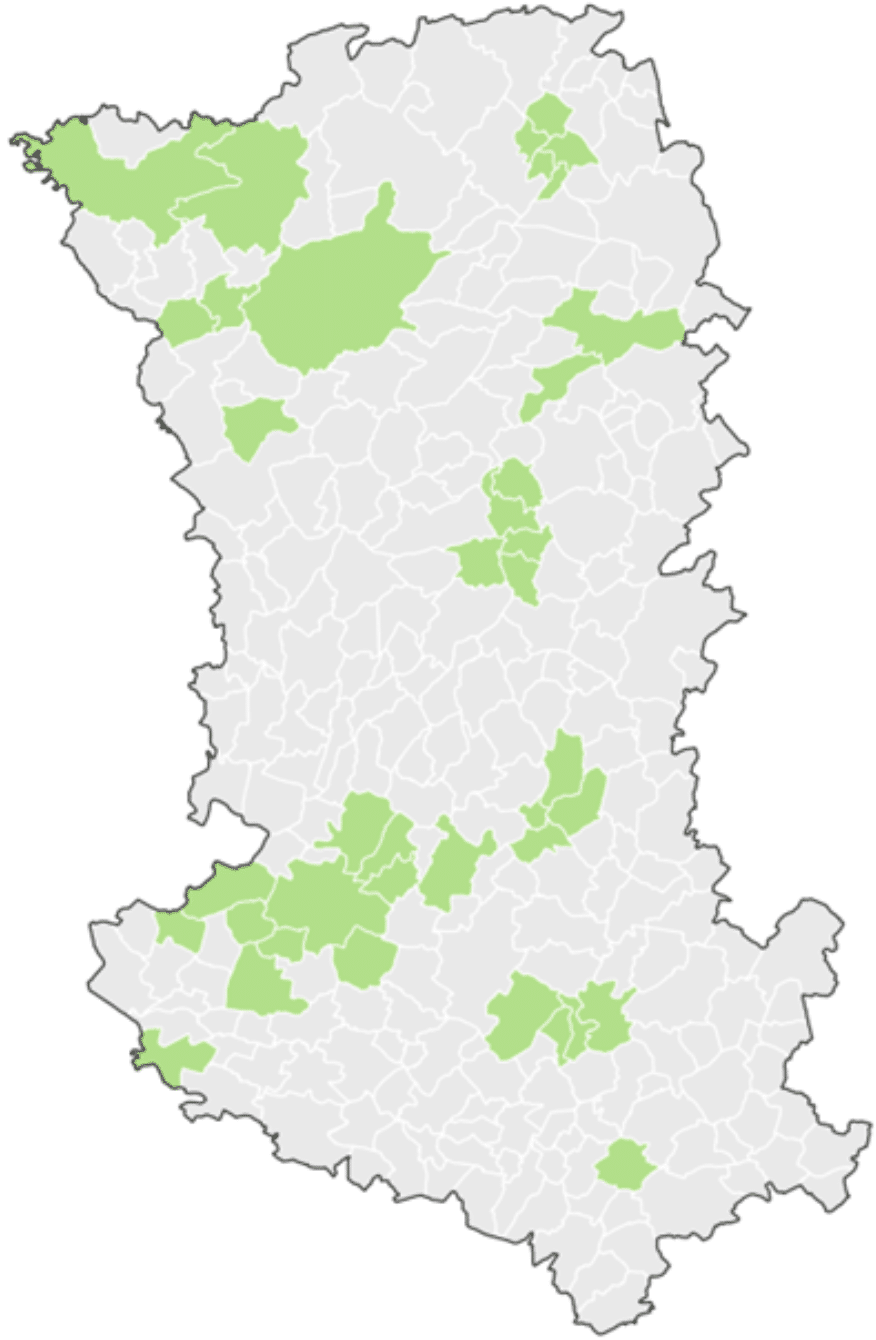

PCRS_carte

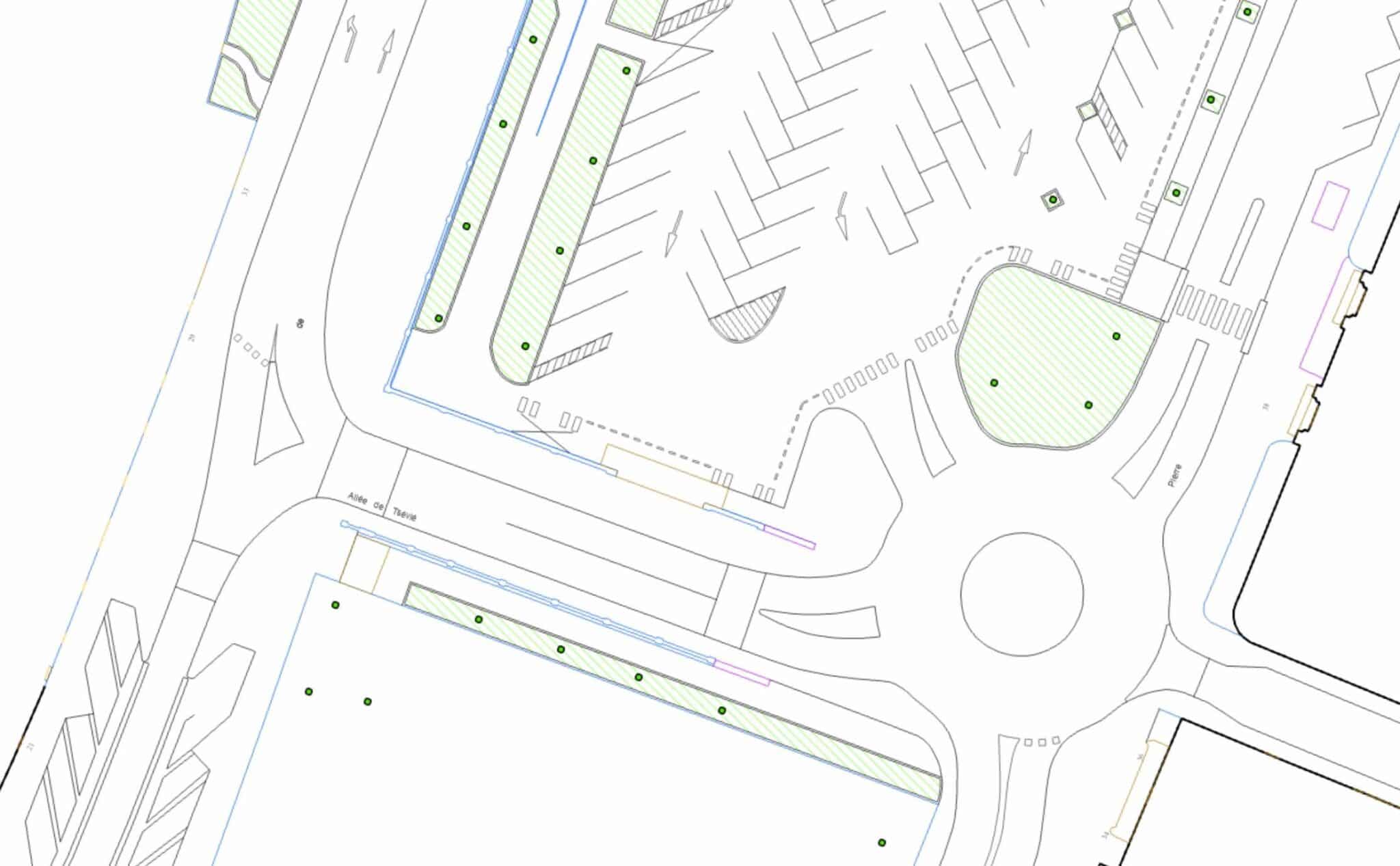

Un PCRS Vecteur pour plus de précision en zone urbaine



Pour les 39 communes dites "urbaines", des relevés topographiques sont effectués en supplément par une voiture équipée d'un système LIDAR.

PCRS Vecteur 1
Radar_LIDAR

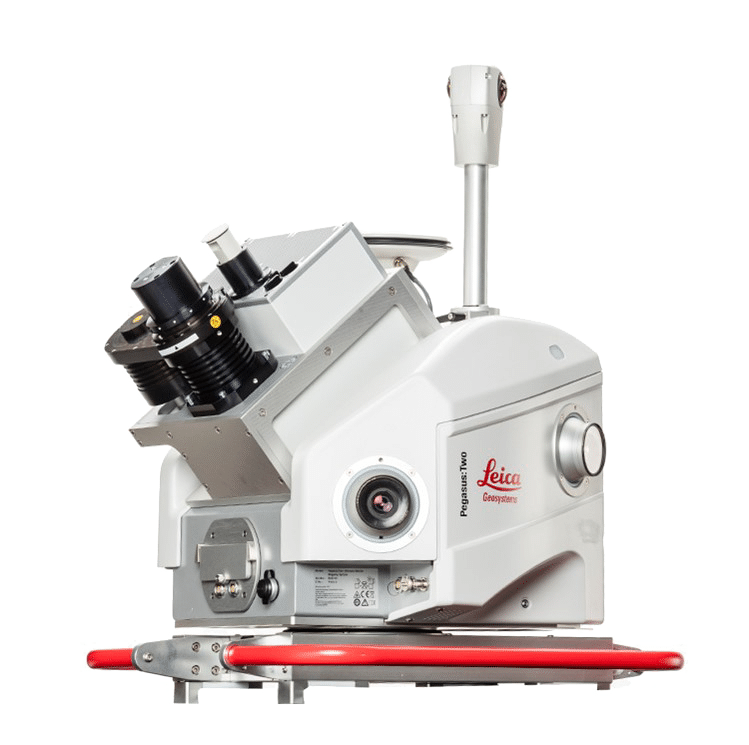

L'acquisition du PCRS en territoire urbain est obtenue au moyen d'une voiture équipée d'une caméra LIDAR.



Ce scanner laser réalise des mesures topographiques de son environnement, et crée des points géoréférencés. En grande densité, ces derniers vont former un "nuage de points" qui permettra d'obtenir la représentation vectorielle des données.

Comment accéder au PCRS ?

En libre accès : Le PCRS image est disponible via le flux WMS de la Géoplateforme de l'IGN

→ Consulter le site de l’IGN

En accès privé  : Pour les adhérents du SIGil, il est accessible via les applications.

  • SIGil’carto  : le PCRS vecteur et image sont directement visible dans les fonds de plan cartographiques.

→ Se connecter au SIGil’carto



  • SIGil’ PCRS  : Sur les territoires urbains, le PCRS vecteur est accessible en téléchargement aux partenaires SIGil via l’application SIGil’PCRS ou dans le cadre d’une convention de partenariat.

→ Se connecter au SIGil’PCRS

Les différents usages du PCRS



L’application première du PCRS est la réponse aux DT-DICT. La couche de base utilisée pour y répondre était jusqu’alors le cadastre mais sa précision n’est plus suffisante pour les enjeux actuels en matière de sécurité des réseaux et des personnes. Le PCRS devient donc le fond de plan de référence centimétrique pour ces réponses

Les autres usages possibles :



Au-delà de sa seule fonction de réponse aux DT-DICT, le PCRS permet un élargissement des usages :

  • Pré étude de projet d'aménagement (piste cyclables, gestion cimetière, gestion piétonne…)
  • Cadastre solaire, plans de sauvegarde patrimoniaux
  • Maquette numérique, évaluation des risques environnementaux (inondation)
  • Relevé initial (en l’absence de relevé existant, de précision intermédiaire) ou contrôle des réseaux aériens (électrique, éclairage public, affleurant)
MAJVecteur

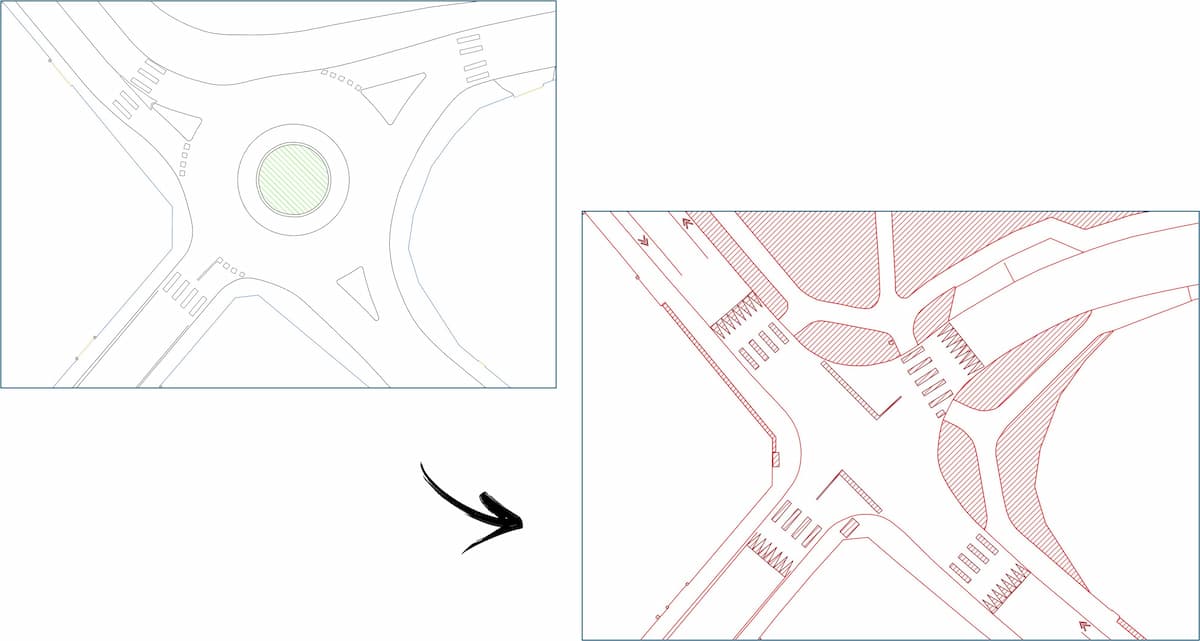

La mise à jour du PCRS ?



Le PCRS n’est qu’une représentation cartographique du territoire réalisée à un instant T : les données référencées ne s’actualisent pas de manière automatique.



Des mises à jour du PCRS Vecteur et du PCRS Image sont donc nécessaires au fur et à mesure de l’évolution de la voirie.

Au niveau national
